在微流控領域，我們常常驚嘆于芯片上那些微米級的通道、腔室如何實現復雜的生物化學反應。但當我們真正投身于產品的研發和生產時，一個冰冷而現實的難題便會橫亙面前：良率。一片設計精良的芯片，從圖紙變?yōu)楫a(chǎn)品，中間的焊接（或稱鍵合）環節，往往是良率的“重災區”。

我見過太多團隊，在前端設計和加工上投入巨大精力，卻在最后一步——如何將兩片或多片塑料基材完美地焊接在一起——反復碰壁。裂紋、氣泡、熔合不良、通道堵塞……這些看似微小的瑕疵，足以讓一片價值不菲的芯片淪為廢品。

# 良率低的“三大元兇”：裂紋、氣泡與熔合不良

在我們深入探討優化方法之前，必須先對敵人有清晰的認知。焊接缺陷的表象千差萬別，但追根溯源，往往離不開以下三類。

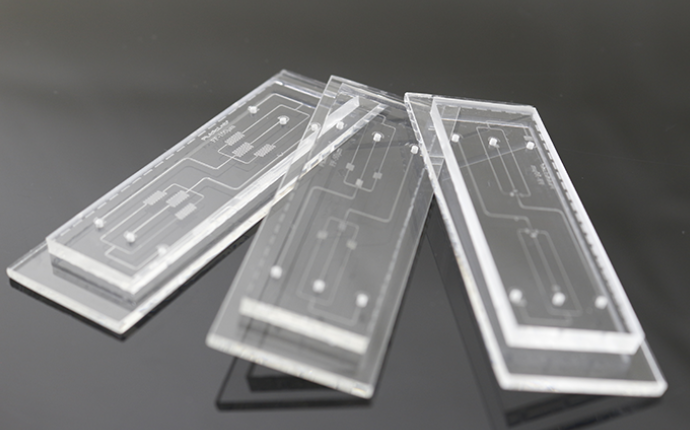

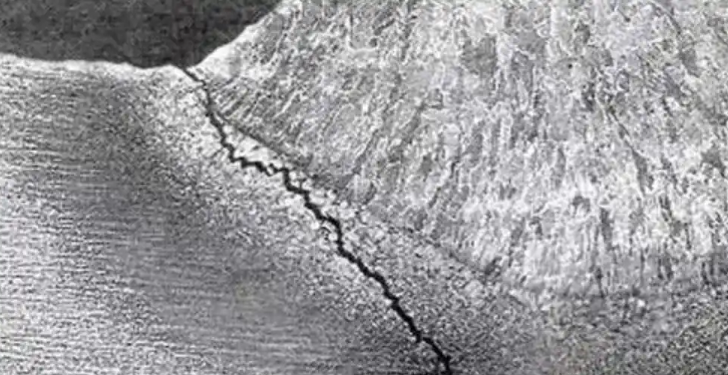

1.  裂紋 (Cracks): 這是最致命的缺陷之一。它通常源于局部應力過大。

    * 技術原理拆解: 塑料在加熱熔融和冷卻凝固過程中，會發生體積收縮。如果加熱不均或冷卻過快，不同區域的收縮步調不一，就會產生內應力。當這個應力超過材料本身的韌性極限時，裂紋便產生了。尤其是在尖銳的通道拐角處，應力集中現象更為明顯。

    * 常見誘因:
        * 激光焊接: 激光能量過高或掃描速度過快，導致局部瞬時溫差過大。
        * 超聲波焊接: 振幅或焊接壓力過高，對結構脆弱的區域造成物理損傷。
        * 熱壓焊: 冷卻速率失控，尤其是在模具溫度與環境溫差巨大的情況下。

2.  氣泡 (Bubbles): 氣泡不僅影響美觀，更可能堵塞微通道，或在后續應用中因壓力變化而移動，干擾檢測結果。

    * 技術原理拆解: 氣泡的來源主要有二：一是焊接界面間殘留的空氣；二是塑料材料本身吸附的水分在高溫下汽化。在熔融的聚合物中，這些氣體被包裹，待冷卻后便形成了永久的氣泡。

    * 常見誘因:
        * 基材清潔度: 任何微小的灰塵、雜質都會成為空氣的“藏身之所”。
        * 環境濕度: PMMA、PC等常用材料都具有一定的吸濕性，焊接前若未經充分干燥，無異于“自帶氣泡”。
        * 焊接壓力不足: 壓力無法有效擠出界面間的空氣。

3.  熔合不良 (Poor Bonding / Delamination): 表現為焊接強度低，芯片在后續使用中（如加壓進樣）容易分層或泄漏。

    * 技術原理拆解: 焊接的本質是聚合物分子鏈在熱量和壓力作用下的重新擴散和纏結。如果提供的能量不足以讓分子鏈充分運動，或者分子鏈還來不及擴散就被迫冷卻，那么形成的焊接層自然是脆弱的。

    * 常見誘因:
        * 熱量輸入不足: 焊接溫度偏低、激光功率不夠、超聲波作用時間太短。
        * 壓力不均或過低: 無法保證焊接界面的緊密貼合。
        * 表面污染: 油污、脫模劑等污染物會形成一個隔離層，阻礙分子鏈的融合。

# 從我的視角看：如何選擇合適的焊接工藝？

面對市場上主流的激光焊接、超聲波焊接和熱壓焊（或溶劑輔助熱焊），很多用戶會感到困惑。它們并非簡單的“好”與“壞”之分，而是各有其適用場景。

我的思考與判斷：

* 初創與研發階段： 我會優先推薦熱壓焊。它的靈活性高，試錯成本低。你可以通過調整溫度、壓力、時間這“三板斧”，快速驗證你的設計。

* 走向規?；慨a(chǎn)： 當你每個月需要生產數萬甚至數十萬片芯片時，激光焊接和超聲波焊接的效率優勢就體現出來了。此時，你需要綜合考慮你的芯片設計、材料和對潔凈度的要求。如果你的芯片流道復雜且精細，并且絕對不能有顆粒物污染，那么激光焊接幾乎是唯一的選擇。如果結構相對簡單，能通過設計優化來引導能量，那么超聲波焊接的性價比會非常高。

* 一個重要的趨勢： 混合工藝。例如，先通過超聲波進行初步的定位和固定，再用激光對關鍵區域進行密封加強。這考驗的是工藝整合能力。

# 工藝參數調優的核心方法：從“玄學”到“科學”

調參數是每個工藝工程師的日常，但優秀的工程師能做到有的放矢，而非盲目試錯。核心在于理解每個參數背后的物理意義。

邏輯拆解： 焊接過程可以簡化為 “加熱 -> 熔融 -> 分子擴散 -> 冷卻 -> 固化” 的過程。我們的所有參數調整，都是在控制這個過程的速率和程度。

* 溫度/能量 (Temperature/Energy): 這是驅動分子運動的原動力。
    * 過低: 分子鏈“懶得動”，擴散不充分，導致熔合不良。
    * 過高: 分子鏈“過于活躍”，材料降解，產生氣泡、焦化，甚至引起內應力導致開裂。
    * 數據支撐: 對于熱壓焊，通常以材料的玻璃化轉變溫度（Tg）為基準。例如，PMMA的Tg約為105°C，其焊接溫度通常設定在110-130°C之間。你需要通過實驗找到一個“最佳窗口”，既能保證充分熔融，又不會導致通道塌陷。

* 壓力 (Pressure): 確保物理層面的“親密接觸”。
    * 過低: 界面間有間隙，空氣排不出去，形成氣泡和虛焊。
    * 過高: “用力過猛”，熔融的塑料被擠入微通道，造成堵塞或變形。
    * 數據支撐: 壓力的設定需要非常精細，尤其是在熱壓焊中。通常使用MPa作為單位，需要通過壓力傳感器進行精確控制。一個好的實踐是，采用“預壓-主壓-保壓”的多段壓力曲線，溫和地排出氣體，再施加主壓力完成焊接。

* 時間 (Time): 給予分子擴散和纏結的反應時間。
    * 過短: 分子鏈還沒來得及“握手”，就被迫冷卻，焊接強度不足。
    * 過長: 熱量持續累積，增加通道變形和材料降解的風險。
    * 數據支撐: 對于激光和超聲波焊接，時間參數是毫秒級的。這需要與能量/功率參數協同優化。例如，是選擇“高功率-短時間”還是“低功率-長時間”的策略，取決于材料的熱傳導性和產品的結構特點。

# 設備維護與工藝穩定性：被忽視的良率基石

一流的工藝參數，必須運行在穩定可靠的設備上。很多時候，良率的波動并非來自參數本身，而是設備的“小情緒”。

* 激光焊接機: 定期檢查激光器的功率穩定性、光路是否潔凈、冷卻系統是否正常。一個微小的塵埃落在聚焦鏡上，都可能導致能量分布不均，造成焊接缺陷。
* 超聲波焊接機: 焊頭（Sonotrode）的平整度和清潔度至關重要。焊頭的磨損會直接影響能量的傳遞效率和均勻性。定期校準其頻率和振幅是必須的。
* 熱壓焊機: 加熱板的溫度均勻性是核心指標。你需要定期使用多點測溫儀校準加熱板的表面溫度，確保溫差在±1-2°C以內。壓力傳感器的精度也需定期標定。

# 在線監控與數據追溯：從“事后補救”到“事前預防”

傳統的質量控制依賴于成品抽檢，這是一種“亡羊補牢”?，F(xiàn)代制造業更強調過程控制。

* 在線監控: 在焊接過程中，通過傳感器實時監控關鍵參數。例如：
    * 激光焊接: 實時監測激光功率和反射信號。
    * 超聲波焊接: 監控焊頭的沉降距離（Collapse Distance）、焊接時間和能量輸出。
    * 熱壓焊: 記錄每一片的溫度、壓力和時間曲線。
* 數據追溯: 為每一片生產的芯片建立一個“身份證”，記錄其所有的工藝參數、設備編號、操作員和時間戳。當出現質量問題時，可以迅速回溯數據，定位問題根源，是參數漂移？是設備故障？還是批次材料問題？這對于持續的工藝改進至關重要。

# 客戶案例：某工廠良率從 75% 提升到 95% 的過程

我曾服務過一家生產POCT診斷試劑卡的公司，他們使用PMMA材料，采用熱壓焊工藝。初期良率一直在75%左右徘徊，主要問題是氣泡和局部熔合不良。

他們的優化過程，堪稱教科書：

1.  問題診斷 (第1周): 他們并未急于調整參數，而是先對不良品進行切片分析。通過顯微鏡觀察，發現氣泡多集中在芯片邊緣，且熔合不良區域的焊接界面存在微小間隙。
2.  鎖定關鍵變量 (第2周): 他們判斷，主要矛盾在于“預處理”和“壓力控制”。
    * 數據支撐: 他們記錄了車間的溫濕度，發現濕度波動較大。同時，他們發現設備的氣壓計讀數與實際施加在芯片上的壓力存在偏差。
3.  分步實驗與優化 (第3-4周):
    * 引入干燥工序: 針對材料吸濕問題，所有PMMA基片在焊接前，增加一道60°C、4小時的烘烤工序。效果：氣泡問題顯著減少，良率提升至85%。
    * 優化壓力曲線: 他們與設備商合作，校準了壓力傳感器，并將原來的單段恒壓，改為“低壓排氣 -> 高壓熔合 -> 降溫保壓”的三段式曲線。效果：熔合不良問題基本解決，良率穩定在92%以上。
    * 模具與設備維護: 他們制定了嚴格的模具清潔和設備校準SOP，每天檢查加熱板溫度均勻性。效果：消除了偶發性的良率波動，最終良率穩定在95%。

這個案例告訴我們，系統性的問題排查和數據驅動的決策，遠比憑經驗的“試一試”要有效得多。

# 工藝優化 Checklist：你的行動指南

最后，我為你整理了一份checklist，希望能幫助你系統地審視和優化你的焊接工藝。

一、準備階段 (Preparation)

*材料確認: 確認材料批次、型號是否正確？是否已閱讀材料的TDS（技術數據表）？
*環境控制: 車間溫濕度是否在控制范圍內（建議溫度20-25°C，濕度<50%）？
*預處理: 芯片基片是否已按要求進行清潔（如超聲波清洗、等離子處理）？是否已進行充分干燥？
*設備檢查: 設備是否預熱穩定？各項參數（溫度、壓力、功率）是否已校準？光路、焊頭、模具是否潔凈完好？

二、參數設定與優化 (Parameter Tuning)

*建立基準: 是否有一套可重復的、有記錄的基準工藝參數？
*單變量原則: 每次只調整一個參數，以便評估其影響。
*核心參數檢查:
    * 溫度/能量：是否在材料供應商推薦的窗口內？是否過高或過低？
    * 壓力：是否均勻且足夠？是否會導致通道變形？
    * 時間/速度：是否給予充分的熔融和擴散時間？
*記錄與分析: 是否詳細記錄了每次實驗的參數和結果（良率、缺陷類型）？

三、過程監控與穩定性 (In-Process Control)

*首件確認: 每批次生產前，是否進行首件檢驗并封樣？
*在線監控: 是否有關鍵參數的實時監控？是否設定了報警閾值？
*數據追溯: 每片產品或每批產品是否有唯一的ID，并能追溯其生產數據？
*定期維護: 是否制定并執行了嚴格的設備維護計劃？

四、問題排查 (Troubleshooting)

*缺陷分類: 是否對不良品進行了分類統計（裂紋、氣泡、熔合不良等）？
* -根本原因分析: 針對主要缺陷，是否使用了魚骨圖等工具，從人、機、料、法、環等角度分析了根本原因？
* -驗證與固化: 找到解決方案后，是否進行了小批量驗證？驗證通過后，是否更新了SOP（標準作業程序）？

微流控芯片的焊接，是一門介于科學與藝術之間的技藝。它需要我們對材料科學、熱力學、機械工程有深刻的理解，更需要我們像偵探一樣，從細微的缺陷中，抽絲剝繭，找到問題的根源。希望這篇文章，能為你在這條探索之路上，點亮一盞燈。
